碰撞检测の分离轴定理(SAT)


在游戏中,涉及到碰撞检测的场景十分广泛——子弹打中角色、玩家移动时会被场景阻挡、……「如何高效地判断两个物体是否接触」,是游戏开发中必须思考的一个问题。虽然我们可以用 **AABB 包围盒(Axis-Aligned Bounding Boxes)**进行粗略的判断,但对于检测精度要求高的场景,AABB 便不能满足了,需要一种更加精确的检测方法。

#分离轴

分离轴定理(Seperating Axis Theorem, SAT)适用于判断两个二维凸多边形之间是否相交。

在几何学中,凸多边形是一种简单多边形,其不存在边自我相交的情况,且任两点之间连成的直线皆位于多边形内部,这个特性与内部为凸集的简单多边形等价。在凸多边形中,所有内角都小于或等于180度,而在严格凸多边形中,所有内角都严格小于180度。——摘自维基百科

SAT 揭示了这样一条性质:如果两个凸多边形不相交,那么它们之间必然存在「间隙」,也就必然存在一条直线,将这两个图形划分到两片区域,这条直线就是「分离轴」。

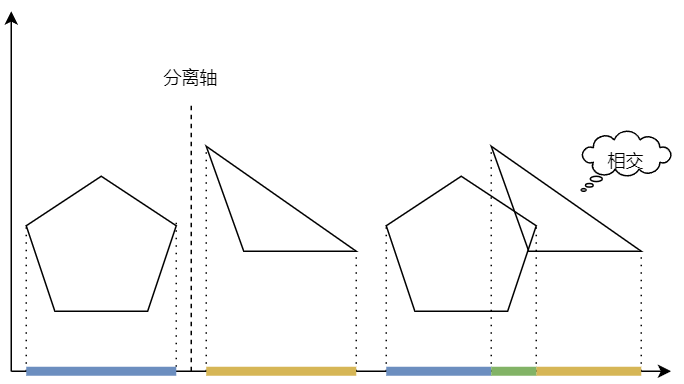

在这种情况下,想象存在一束与分离轴平行的光线,使得这两个图形在一条与分离轴垂直的直线(投影轴)上形成两条线段投影。如果这两个图形不相交,则投影必然也不相交。如下图所示

虽然不一定保证对于任意的分离轴,两个图形形成的投影都不相交,但只要存在一条分离轴使得投影不相交,那么就认为这两个图形不相交——这就是 SAT 的核心思想了。

#利用分离轴定理检测碰撞

由上文引出两个问题:

  1. 二维空间中的直线数量是无穷大,我们不可能遍历所有直线,那么该如何精准的找出分离轴?

  2. 对于给定的分离轴,如何判断投影是否相交?

#如何找分离轴?

直接抛结论:如果两个凸多边形不相交,则这两个多边形中必然存在一条边 ee,其与投影轴平行,且法向量与我们要找的分离轴平行。

这很好理解,如果两个凸多边形不相交,那么必然存在一条边,同一图形的其他各边都在此边的同旁。

那么可以遍历所有边的法向量,求两个图形在投影轴上的投影,如果某一次迭代使得投影不相交,意味着找到了分离轴,也就能得出「两者不相交」的结论。

#如何求投影?

根据所学知识,无论分离轴和投影轴如何平移,图形在投影轴上的投影的相对关系是保持不变的。为了简化计算,我们可以将投影轴平移至通过原点。假设投影轴所在直线对应单位向量 p\mathbf{p},那么图形在其上的投影线段可以表示为 kpk\mathbf{p},其中 kk 属于某个闭区间(下面称为「kk 区间」)。如果两个图形的 kk 区间相交,那么投影线段也就相交了。

向量 p\mathbf{p} 可以由图形中两个相邻点对应的二元组做差,然后单位化得到。

接下来问题又转换为,求两个图形对应的 kk 区间是否相交。不难发现,区间端点必然对应着图形某个顶点,所以只要遍历图形的顶点,作投影点,记为 kipk_i\mathbf{p},求出 kik_i 的最值即可。这个问题就可以用向量点积来计算。

顶点 AiA_i 是由一个二元组表示的,也可以视为向量 OAi\mathbf{OA_i},那么从 AiA_i 出发作 p\mathbf{p} 的垂线,与 p\mathbf{p} 的交点就是投影点,且该投影点可以表示为 kipk_i\mathbf{p},其中 ki=OAipk_i = \mathbf{OA_i}·\mathbf{p}

求区间是否相交就容易多了,不再赘述。

#额外的讨论

#圆与圆的碰撞检测

这个情况很简单,因为对于圆我们总是维护两个信息:圆心 MM 和半径 rr。那么判断两个圆是否相交,只需判断两个圆心的距离 M1M2|\mathbf{M_1M_2}| 是否小于等于半径之和 r1+r2r_1+r_2

#多边形与圆的碰撞检测

这个情况需要找到多边形离圆心 MM 最近的点 AA,此时向量 AM\mathbf{AM} 就是投影轴,而圆的 kk 区间端点则是 AM\mathbf{AM} 与圆形成的两个交点处取得。

#为什么只能是凸多边形

如下图所示,有一个图像是凹多边形。此时尽管两个图形并不相交,但是不存在一条分离轴将两个图形分开。
